鐵氟龍型三層絕緣線

1. 可直接焊錫。

2. 可用自動繞線機高速繞線。

3. 滿足歐盟ROHS2.0,HF無鹵，REACH SVHC環保要求。

導體/conductor	漆包線、鍍錫線、絞線 Enamelled wire, tinned wire, Litz wire
材質/Texture of material	ETFE、PFA
耐溫等級/Temperature tolerance grade	Class B，Class F，Class H
耐壓/Withstand voltage	AC 6000V/60S 無擊穿/No breakdown

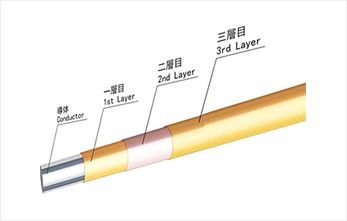

層級/Hierarchy	三層/three layers
應用范圍/Application scope	消費類電源、LED電源、太陽能光伏 Consumer Power Supply, LED Power Supply, Solar Photovoltaic
通過安規/Pass safety regulations	UL2353,UL60950,UL1446,IEC/EN60950,IEC/EN62368，IEC/EN60601，IEC/EN61558，IEC/EN60065.

序號 NO	導體		成品		最大導體電阻（at 20℃Ω/km）	最小伸長率(%)
序號 NO	直徑	公差	目標外徑	公差	最大導體電阻（at 20℃Ω/km）	最小伸長率(%)
1	0.10	±0.008	0.30	0.32	2647	15
2	0.11	±0.008	0.31	0.33	2153	15
3	0.12	±0.008	0.32	0.34	1786	15
4	0.13	±0.008	0.33	0.35	1505	15
5	0.14	±0.008	0.34	0.36	1286	15
6	0.15	±0.008	0.35	0.37	1111	15
7	0.16	±0.008	0.36	0.38	969.5	15
8	0.17	±0.008	0.37	0.39	853.5	15
9	0.18	±0.008	0.38	0.4	757.2	15
10	0.19	±0.008	0.39	0.41	676.2	15
11	0.20	±0.008	0.40	0.42	607.6	15
12	0.21	±0.008	0.41	0.43	549.0	15
13	0.22	±0.008	0.42	0.44	498.4	15
14	0.23	±0.008	0.43	0.45	454.5	15
15	0.24	±0.008	0.44	0.46	416.2	15
16	0.25	±0.008	0.45	0.47	382.5	15
17	0.26	±0.010	0.46	0.48	358.4	15
18	0.27	±0.010	0.47	0.49	331.4	15
19	0.28	±0.010	0.48	0.5	307.3	15
20	0.29	±0.010	0.49	0.51	285.7	20
21	0.30	±0.010	0.50	0.52	262.9	20
22	0.32	±0.010	0.52	0.54	230.0	20
23	0.35	±0.010	0.55	0.57	191.2	20
24	0.37	±0.010	0.57	0.59	170.6	20
25	0.40	±0.010	0.60	0.62	145.3	20
26	0.45	±0.010	0.65	0.67	114.2	20
27	0.50	±0.010	0.70	0.72	91.4	20
28	0.55	±0.020	0.75	0.77	78.2	20
29	0.60	±0.020	0.80	0.82	65.3	20
30	0.65	±0.020	0.85	0.87	55.3	20
31	0.70	±0.020	0.90	0.92	47.5	20
32	0.75	±0.020	0.95	0.97	41.2	20
33	0.80	±0.020	1.00	1.02	36.1	25
34	0.85	±0.020	1.05	1.07	31.9	25
35	0.90	±0.020	1.10	1.12	28.4	25
36	0.95	±0.020	1.15	1.17	25.4	25
37	1.00	±0.030	1.20	1.22	23.3	25
備注：以上導體、電阻及伸長率標準參考JIS C 3202 Note: the standards of conductor, resistance and elongation refer to JIS C 3202

主要用于高頻變壓器、電源、電感、充電器、適配器、通信網絡、LED導線等。
