1. 可直接焊錫。
2. 可用自動繞線機高速繞線。
3. 滿足歐盟ROHS2.0,HF無鹵，REACH SVHC環保要求。
| 導體/conductor | 鍍錫線、漆包絞線 Tin-plated wire, enameled strand，Litz wire |
| 材質/Texture of material | PI |
| 耐溫等級/Temperature tolerance grade | Class H |
| 耐壓/Withstand voltage | AC 6000V/60S 無擊穿/No breakdown |

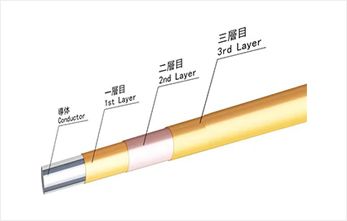

| 層級/Hierarchy | 三層、兩層、一層/three layers、two layers、one layers |
| 應用范圍/Application scope | 電源變壓器、電子通信、實現變壓器小型化、汽車電子 Power transformer, electronic communication, miniaturization of transformer and automobile electronics |
| 通過安規/Pass safety regulations | 認證中/Certification |
| 序號 The serial number | 規格 specifications | 導體 Conductor (mm) | 重疊率 Overlap rate | 成品 Product (mm) | 耐電壓 Withstand voltage （KV） | 最大導體電阻Maximum conductor resistance （at 20℃) (Ω/km） | ||
| 絞合外徑 Stranded outside diameter | 公差 The tolerance | 目標外徑 Target diameter | 公差 The tolerance | |||||
| 1 | 0.1*20 | 0.58 | ±0.1 | ≥50% | 0.65 | ±0.15 | 5 | 121.43 |
| 2 | 0.1*25 | 0.65 | ±0.1 | ≥50% | 0.85 | ±0.15 | 5 | 97.14 |
| 3 | 0.1*55 | 0.96 | ±0.1 | ≥50% | 1.10 | ±0.15 | 5 | 44.16 |
| 4 | 0.1*70 | 1.09 | ±0.1 | ≥67% | 1.36 | ±0.15 | 5 | 34.69 |
| 5 | 0.1*80 | 1.16 | ±0.1 | ≥50% | 1.36 | ±0.15 | 5 | 30.36 |
| 6 | 0.1*100 | 1.30 | ±0.1 | ≥50% | 1.50 | ±0.15 | 5 | 24.29 |
| 7 | 0.1*200 | 1.84 | ±0.1 | ≥50% | 2.05 | ±0.15 | 5 | 12.14 |
| 8 | 0.1*270 | 2.14 | ±0.1 | ≥50% | 2.34 | ±0.15 | 5 | 9.19 |
| 9 | 0.1*350 | 2.44 | ±0.1 | ≥67% | 2.75 | ±0.15 | 5 | 6.94 |
| 10 | 0.06*180 | 1.00 | ±0.1 | ≥50% | 1.20 | ±0.10 | 5 | 39.86 |
主要用于高頻變壓器、電源、電感、充電器、適配器、通信網絡、LED導線等。
